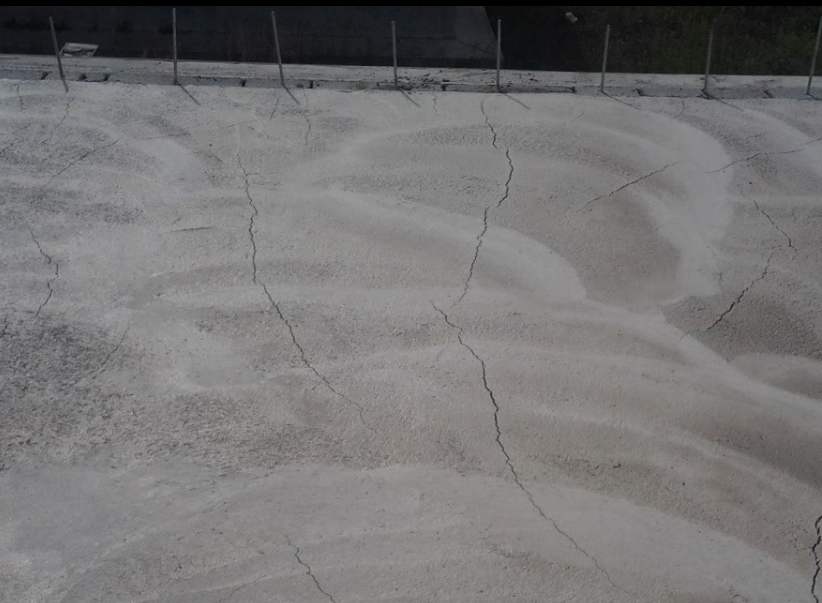

金刚砂耐磨地坪混凝土裂缝出现的原因：水量的变化 载荷及支承条件引起的变形 接缝处理 及温度  所有这些原因主要源于混凝土内部的位移；若不做处理，表面裂缝将会进一步增加。虽然这种裂缝很少会影响到混凝土内部的结构整体性，但它影响外观。而且，可能还会导致其它问题和麻烦的发生（主要取决于裂缝的长短、宽窄、位移及变细裂缝细裂缝发生在表面，呈规则或不规则的网络状。裂缝的深度一般不超过3mm，常见于硬结的，金属镘抹表面或潮湿的表面。典型的裂缝呈六边型，通常在早期形成。虽然细裂缝不影响混凝土的结构整体性，不影响其耐久性和耐磨性，但它十分显眼，影响美观。 .塑性收缩开裂  这类裂缝出现在对新浇筑的混凝土表面作抹面处理时，或抹面处理后不久。这种裂缝的间距一般大至1m，平行排列（或呈鸡爪状），深12mm，很少扩展至周边。与龟裂类似，塑性收缩裂纹很少会影响混凝土的强度，但影响美观。多数情况下，这种形式的开裂是由于表面水分的蒸发超过了表面水分的析出，当表面收缩时，内部的混凝土体积仍保持不变。

温度应力裂缝：在混凝土中出现最多的裂缝就是温度应力裂缝，施工过程中由于基础温差和混凝土内外温差过大或由于其它原因产生的应力释放等是混凝土温度应力裂缝产生的主要原因。根据温度应力裂缝表现形式上的不同，温度应力裂缝又可分为表面裂缝、深层裂缝、贯通裂缝三种。在一定条件下，表面裂缝会发展成深层裂缝，深层裂缝也会发展成贯穿裂缝，因此若不及时对裂缝进行修复，将会直接影响到环氧地坪的装饰效果。
